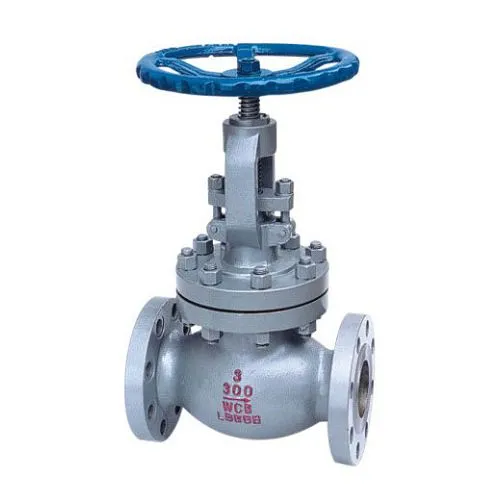

Глобус клапан на ръчно колело

Дата на продукта:

Размер: 2"-16" DN50-DN400

Клас: 150LB-1500LB PN16-PN100

Крайна връзка: фланец, BW

Работа: ръчно колело, скоростна кутия

Стандарт за проектиране:

Дизайн: API/DIN/ EN/GOST/GB

Лице в лице: API/DIN/ EN/GOST/GB

Фланец: API/DIN/ EN/GOST/GB

BW КРАЙ: API/DIN/ EN/GOST/GB

Тест: API 598

Вентилите на спирателния вентил се отнасят до клапана, чиято затваряща част (диск) се движи по централната линия на седлото на клапана. Съгласно тази форма на движение на клапанния диск, промяната на отвора на седлото на клапана е пропорционална на хода на диска на клапана. Тъй като ходът на отваряне или затваряне на стеблото на клапана на този тип клапан е сравнително кратък и има много надеждна функция за затваряне и тъй като промяната на отвора на седалката на клапана е право пропорционална на хода на диска на клапана , той е много подходящ за регулиране на потока. Поради това този тип клапан е много подходящ за използване като спирателен или регулиращ и дроселиращ.

Характеристики на продукта:

В процеса на отваряне и затваряне триенето между уплътнителните повърхности е малко, относително издръжливо, височината на отваряне не е голяма, производството е лесно и поддръжката е удобна. Подходящ е не само за средно и ниско налягане, но и за високо налягане.

предимство:

(1) Структурата на спирателния клапан е по-проста от тази на шибъра и е по-удобна за производство и поддръжка.

(2) Уплътнителната повърхност не е лесна за носене и надраскване, а уплътняващата ефективност е добра. Няма относително плъзгане между диска на клапана и уплътнителната повърхност на корпуса на клапана при отваряне и затваряне, така че износването и драскотините не са сериозни, уплътнението е добро и експлоатационният живот е дълъг.

(3) При отваряне и затваряне ходът на диска е малък, така че височината на спирателния вентил е по-малка от тази на шибъра, но дължината на конструкцията е по-дълга от тази на шибъра.

(4) Въртящият момент на отваряне и затваряне е голям, отварянето и затварянето е по-трудоемко, а времето за отваряне и затваряне е по-дълго.

(5) Съпротивлението на флуида е голямо, тъй като средният проход в тялото на клапана е относително извив, съпротивлението на течността е голямо и консумацията на енергия е голяма.

(6) Когато номиналното налягане на посоката на потока на средата PN≤16MPa, потокът надолу по веригата обикновено се приема и средата тече нагоре отдолу на клапата на клапана; когато номиналното налягане PN≥20MPa, обикновено се приема обратният поток и средата тече надолу от горната част на клапата на клапана. За да се повиши ефективността на уплътнението. Когато се използва, средата на спирателния вентил може да тече само в една посока и не може да променя посоката на потока.

(7) Дискът на клапана често се ерозира при пълно отваряне.

Оста на стеблото на клапата е перпендикулярна на уплътнителната повърхност на седлото на клапана. Ходът на отваряне или затваряне на стеблото на клапана е сравнително кратък и има много надеждно изключване, което прави този клапан подходящ за изключване или регулиране и дроселиране на средата.

Приложение:
